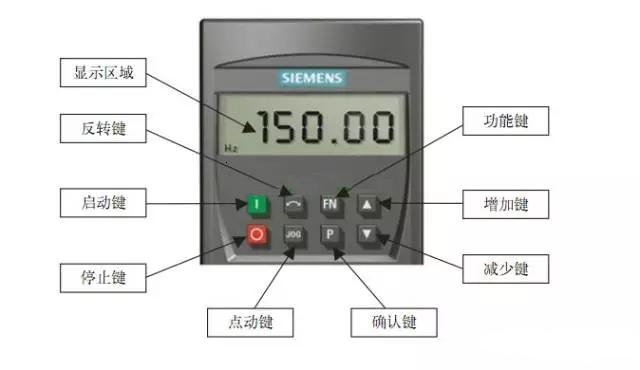

变频器的参数设定较多,每个参数均有一定的选择范围,使用中常常遇到因个别参数设置不当导致变频器不能正常工作的现象。以下为变频器参数设置的步骤:
1、加减速时间
加速时间就是输出频率从0上升到最大频率所需时间,减速时间是指从最大频率下降到0所需时间。通常用频率设定信号上升、下降来确定加减速时间。在电动机加速时须限制频率设定的上升率以防止过电流,减速时则限制下降率以防止过电压。
加速时间设定要求:将加速电流限制在变频器过电流容量以下,不使过流失速而引起变频器跳闸。减速时间设定要点是:防止平滑电路电压过大,不使再生过压失速而使变频器跳闸。加减速时间可根据负载计算出来,但在调试中常采取按负载和经验先设定较长加减速时间,通过起、停电动机观察有无过电流、过电压报警;然后将加减速设定时间逐渐缩短,以运转中不发生报警为原则,重复操作几次,便可确定出最佳加减速时间。
2、转矩提升
又叫转矩补偿,是为补偿因电动机定子绕组电阻所引起的低速时转矩降低,而把低频率范围F/V增大的方法。设定为自动时,可使加速时的电压自动提升以补偿起动转矩,使电动机加速顺利进行。如采用手动补偿时,根据负载特性,尤其是负载的起动特性,通过实验可选出较佳曲线。对于变转矩负载,如选择不当会出现低速时的输出电压过高,而浪费电能的现象,甚至还会出现电动机带负载启动时电流大,而转速上不去的现象。
3、电子热过载保护
本功能为保护电动机过热而设置,它是变频器内CPU根据运转电流值和频率计算出电动机的温升,从而进行过热保护。本功能只适用与“一拖一”场合,而在“一拖多”时,则应在各台电动机上加装热继电器。
电子热保护设定值(%)=[电动机额定电流(A)/变频器额定输出电流(A)]×100%。
4、频率限制
即变频器输出频率的上、下限幅值。频率限制是为防止误操作或外接频率设定信号源出故障,而引起输出的频率过高或过低,以防损坏设备的一种保护功能。在应用中按实际情况设定即可。此功能还可作限速使用,如有的皮带输送机,由于输送物料不太多,为减少机械和皮带的磨损,可采用变频器驱动,并将变频器上限频率设定为某一频率值,这样就可使皮带输送机运行在一个固定、较低的工作速度上。
简易plc参数设置
第一步:
简易PLC要求。我们以PLC单循环五段为例为大家讲解操作。
第二步:
参数设定。先打开PLC功能,设置参数F10.00为0001,为单循环后停机功能。以五段为例,需要设置每段运行时间和每段运行频率。
1、第一段运行频率由参数F10.31修改,默认值为5HZ,第二段~第五段分别由参数F10.32~F10.35对应修改。默认值分别10HZ、20HZ、30HZ、40HZ。用户可根据需求修改。
2、频率设定完成后,再设置每段运行时间,第一段运行时间由参数F10.16修改,默认为10秒,第二段运行时间到第五段运行时间分别由参数F10.17~F10.20对应,时间单位为秒,由参数F10.00的百位决定。五段频率和时间设定完后,需将变频器剩余段数运行时间F10.21-F10.30参数值修改为0。运行时间为0代表后面段数无效。
第三步:
启动变频器,变频器将以刚才设定时间和设定频率运行。
变频器外部电位器调频
第一步:
准备一个电位器,一个变频器
第二步:
将电位器三个端子分别接入变频器主板端口10V、AI1、GND中,注意电位器可调端子必须接变频器模拟信号AI端子,否则电位器将会无效。
第三步:
参数调节,将参数F01.00改为01,主频率通道选择改为AI1。
第四步:
启动变频器,调节电位器。频率将随意改动。
本机键盘电位器与外部电位器控制
下面为大家讲解本机键盘电位器与外部电位器调速。变频器默认为本机键盘电位器调速,但当转换开关导通时,则本机键盘失效,外部电位器有效。
第一步:
准备已接好的电位器一个,变频器一台,转换开关一只。
第二步:
将X3端子参数F08.20改为40,把X3端子定义为主频率切换到AI1即外部电位器。
第三步:
将外部电位器接入变频器10V、AI端口、GND上。将转换开关接入X3、COM中。
第四步:
启动变频器,此时可通过变频器面板调频,而当转换开关X3导通时,本机键盘电位器就会失效,外部电位器开始有效。
变频器两台或多台同步控制
第一步:
准备变频器两台、导线两根、电源一个
第二步:
变频器接线,将两个变频器分别定义为主机和从机,主机485A端口接入从机485A端口中,主机485B端口接入从机485B端口中。如果有第三台,可将第三台的485A和485B一样接入到主机的485A与485B端口中,如有更多以此类推。
第三步:
变频器参数设置。主机参数只需要修改F05.00为6,为选择自由协议通讯。F05.03改为0为主机地址。从机参数需要修改F01.00为04,为设置通讯给定;F01.15改为2为通讯启停,F05.00改为06自由协议通讯,F05.03改为01从机地址。如果有第三台从机,则参数与第二台从机一样,只是F05.03地址不能与第二台一样。
第四步:
启动主机,随意调节频率,从机频率将与主机一同变化。
